Dewmark Concrete SG 61 NV
-
Technical data
-
Downloads
-
Load calculation
-
Advantages
-
Description
- Преимущества

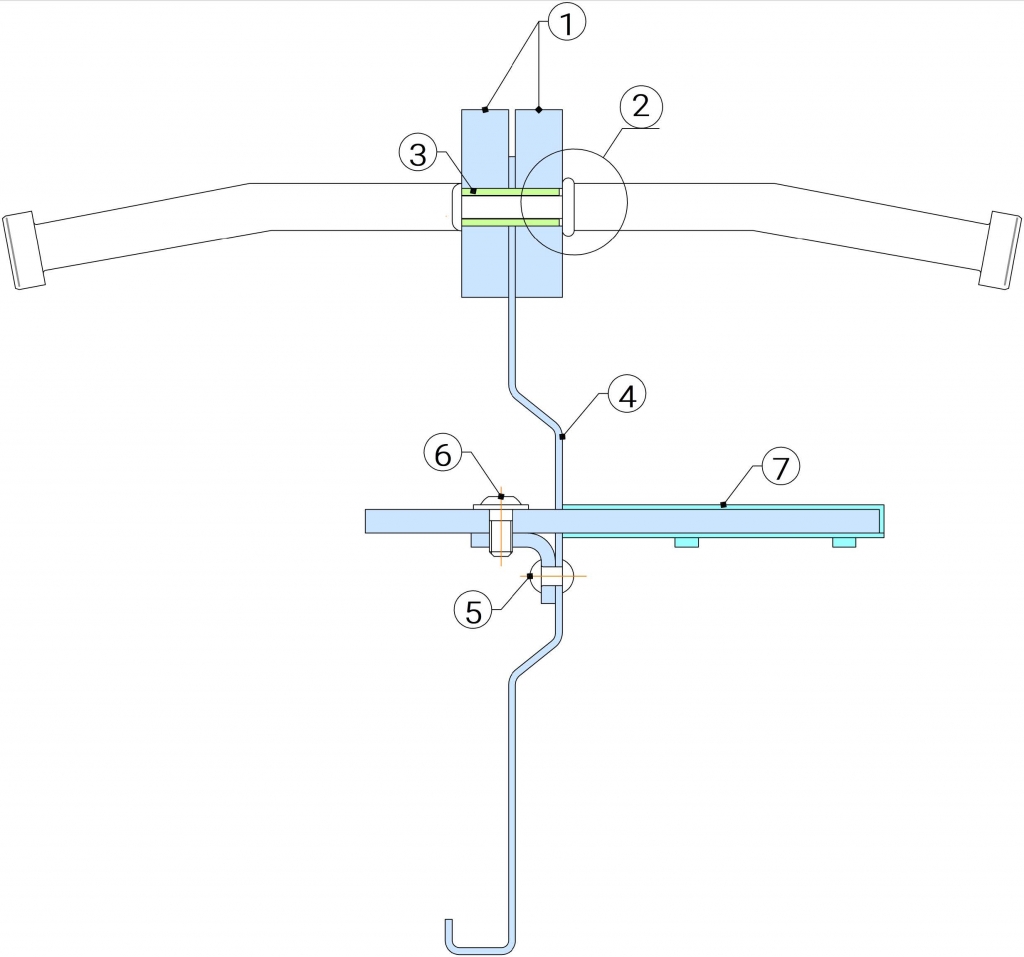

- Защита кромок бетона от скалывания при нагрузках за счет применения стальных холоднокатанных полос толщиной по 10 мм каждая.
-

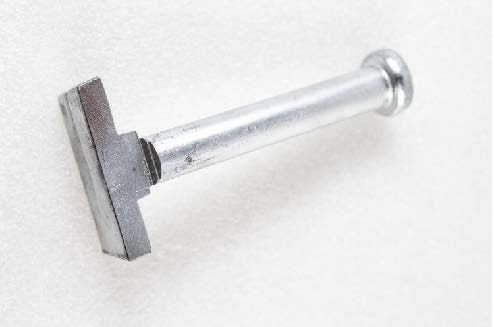

Приварка анкерных упоров SD по технологии Arc Drawn (EN ISO 4063 процесс 783).
рис. nv.11
- Уникальная система выравнивания верхних полос посредством распорных стальных втулок позволяет добиться перепадов между ними не превышающих 0,1 мм.

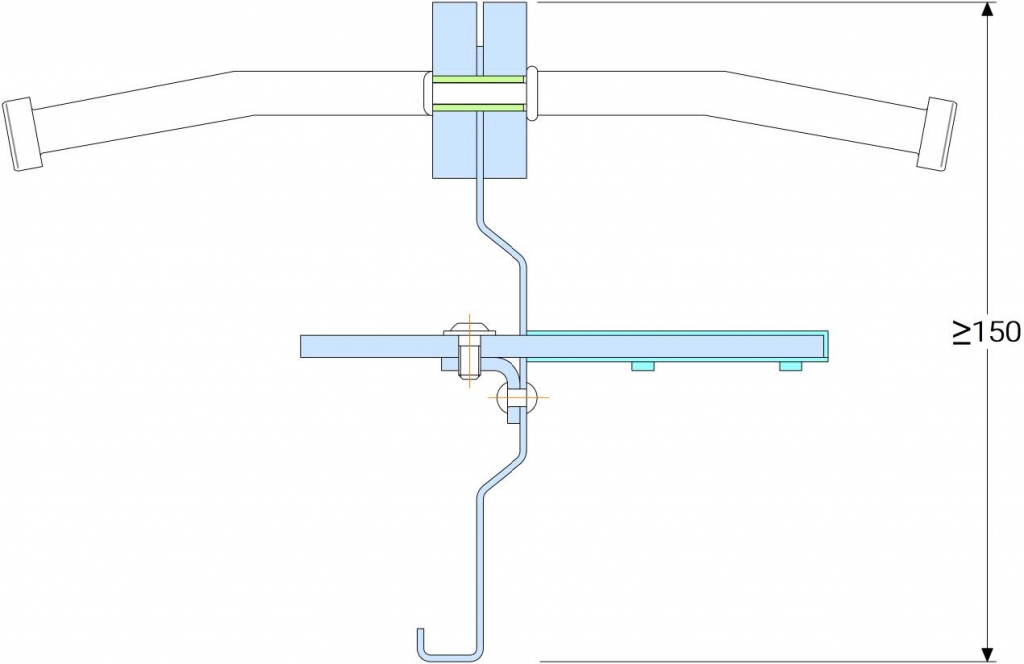

- Для высот от 150 мм основание профиля выполнено гофрированным с Омега выступом, что обеспечивает жесткость конструкции по ее длине при заливке бетоном.
-
Сборка основания профиля без использования сварки позволяет исключить самые незначительные деформации влияющие на геометрию профиля и его отдельных частей.
- Основание опалубки всегда параллельно верхним полосам;
- Опорная пластина строго перпендикулярна опалубке (90о).
- Профиль может поставляться в полуразобранном виде, без прикрученных опорных пластин, что позволяет уменьшить вес профиля при установке и упростить монтаж. При этом, крепление опорных пластин с кожухами к кронштейнам происходит за одну операцию монтажа фиксирующего винта.
-

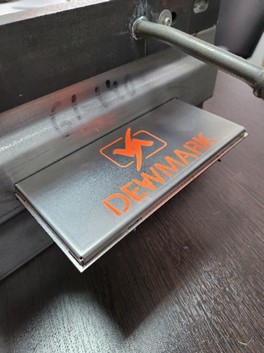

Применение штампованных стальных кожухов повышает жесткость системы передачи нагрузки за счет использования одинаковых материалов опорной пластины и кожуха:
- Однородность материалов и точность изготовления исключает возникновение люфтов между деталями.
- Модуль упругости стали 210 Н/мм2, что исключает любое возможное продавливание тела кожуха.
рис. nv.12
- Стандартно, опорная пластина позволяет добиться расхождения смежных плит (раскрытие шва) на расстояние до 25 мм. За счет применения увеличения толщины пластины и уменьшения шага установки опорных пластин можно добиться изменения значения раскрытия шва до 40 мм без потери несущей способности.
-
Описание

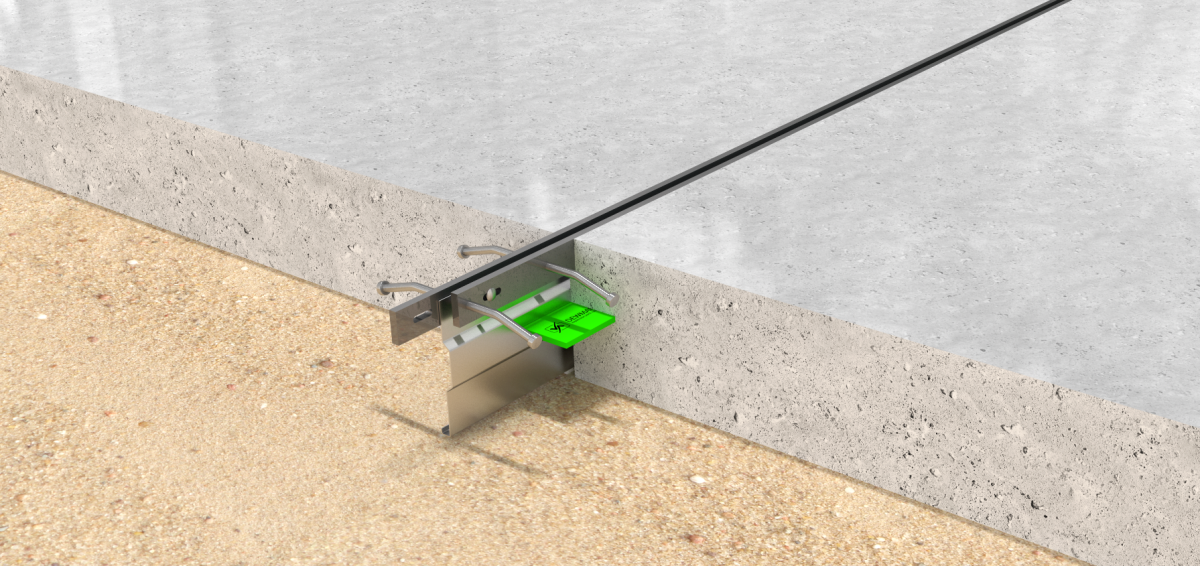

Модернизированный классический прямой профиль для рабочих швов бетонирования устанавливаемый в качестве несъемной опалубки и ограничивающий карты заливки бетона.
Новая конструкция без сварных элементов (за исключением анкерных упоров) позволяет добиться непревзойденной точности за счет исключения негативных воздействий высокой температуры в местах сварки и возможного нарушения геометрии профиля вследствие этого.
Превосходно армирует края бетона по обе стороны усадочного шва, а так же служит надежной системой передачи нагрузок при складском хранении и проезде техники через шов.
Уникальная система центрирования верхних полос наряду с системой передачи нагрузок позволяет двум смежным плитам быть в одной плоскости при раскрытии усадочного шва до 30 мм.
Профили рассчитаны на нагрузки согласно TR 34 4й выпуск и Eurocode 2: EN 1992-1-1.
рис. nv.1
рис. nv.2

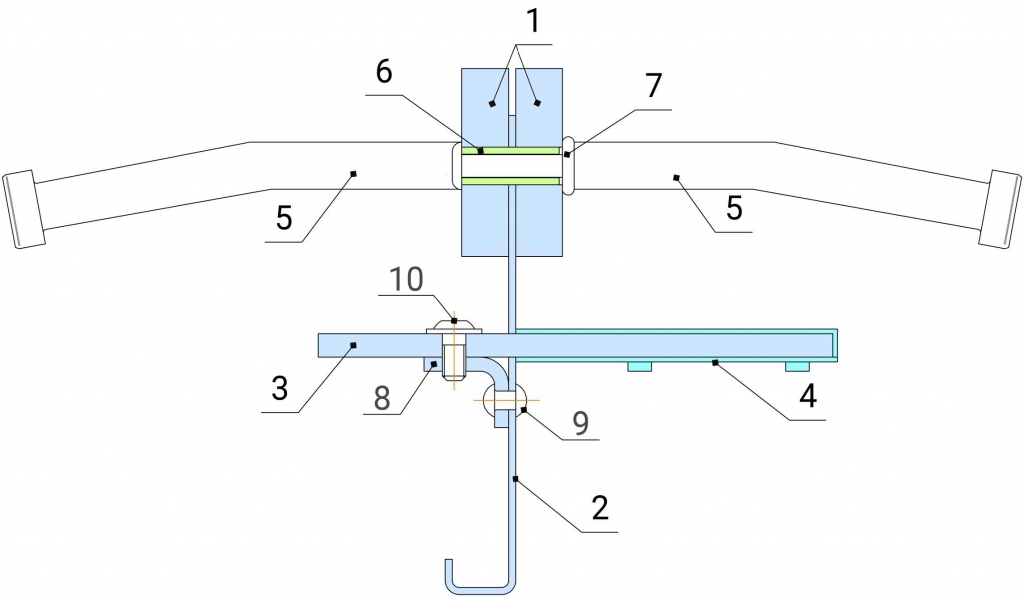

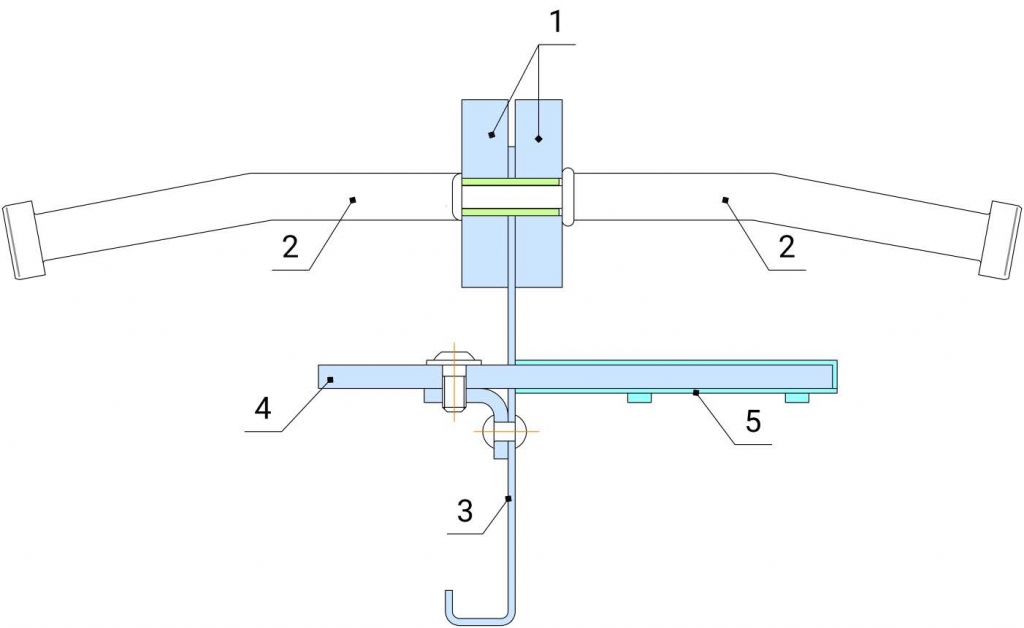

Комплектующие (таб. nv.1)1 Стальные х/к полосы 10x40 мм1
2 Основание опалубки (2 типа2) 3 Опорная пластина (3 типа3) 4 Стальной кожух опорной пластины 5 Анкерный упор SD (Нельсона) 6 Распорная выравнивающая втулка 7 Расклепывающийся крепеж 8 Кронштейн крепления опорной пластины 9 Стальная заклепка 10 Фиксирующий винт 1 На заказ горячее цинкование полос и полосы из нержавеющей стали AISI 304.
2 Профили высотой от 150 мм поставляются с гофрированным основанием для жесткости конструкции по длине при заливке бетоном (см. рис. nv.2)
3 Толщина пластин, в зависимости от нагрузок, 5 или 8 мм (см. Расчет нагрузок).
ДОПУСКИ ПРИ ИЗГОТОВЛЕНИИДлина ±0,1 мм
Высота ±1 мм Прямолинейность ±1 мм/м Скручиваемость < 0,50/м
МАТЕРИАЛЫ И МЕТОДЫ ИЗГОТОВЛЕНИЯ КОМПЛЕКТУЮЩИХПрофиль # Компонент Сталь ГОСТ Метод изготовления
рис. nv.5
1 Стальные полосы 10х40 Ст3 14637 Лазерная резка, прокатка + горячее цинкование HDG* Ст3+HDG 14637 + горячее цинкование по ГОСТ Р 9.316-2006/EN 1461 + стальные полосы AISI 304* AISI 304 5949-75 2 Анкерный упор SD Ст3 Р 55738 Холодная высадка, приварка по ГОСТ Р 4063-783 3 Основание опалубки 08пс 16523-97 Штамповка, гибка 4 Опорная пластина Ст3 14637 Лазерная резка + горячее цинкование HDG* Ст3+HDG 14637 + горячее цинкование по ГОСТ Р 9.316-2006/EN 1461 + стальные полосы AISI 304* AISI 304 5949-75 Лазерная резка 5 Кожух опорной пластины 08пс 16523-97 Штамповка, гибка * — по запросу профили полностью или частично могут производятся из коррозионостойких видов сталей: подвергнутых горячему цинкованию (HDG) конструкционных или нержавеющих (AISI 304) сталей. При этом профилям добавляется специальные обозначения: Для HDGHDG — верхние полосы с упорами оцинкованы;
HHDG — верхние полосы с упорами + опорные пластины оцинкованы;
FHDG — профиль полностью оцинкован.
Для AISI 304SS — верхние полосы из стали AISI 304;
HSS — верхние полосы + опорные пластины из стали AISI 304;
FSS — профиль полностью из стали AISI 304 (включая анкерные упоры).

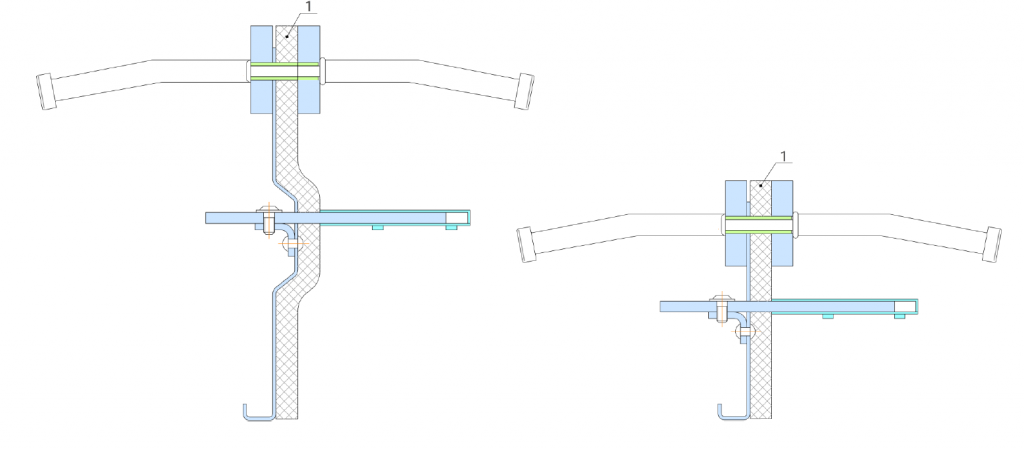

ДОПОЛНИТЕЛЬНОВспененный материал Профиль может поставляться с вспененной прокладкой (вспененный ППЭ с закрытыми порами) (1).
Этот материал предпочтителен, когда плиты перекрытия заливаются в холодную погоду или используются в холодильных камерах, где возможны значительные колебания температуры.
Толщина 5/10/15 мм.
Профиль имеет обозначение: +Foam-10 (где последняя цифра обозначает толщину вспененного материала).
Пример: Dewmark Concrete SG 61-20/180-5/NV+Foam-10
рис. nv.6
Коннекторы

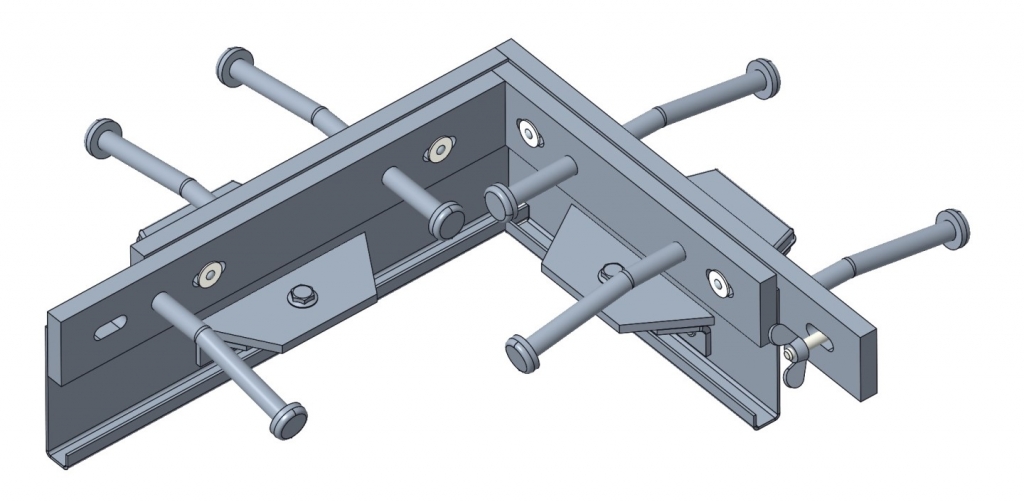

Для удобства монтажа и монтажа выпускаются специальные соединители для пересечения профилей2:L– коннектор (SG 61-L/h1)
рис. nv.7

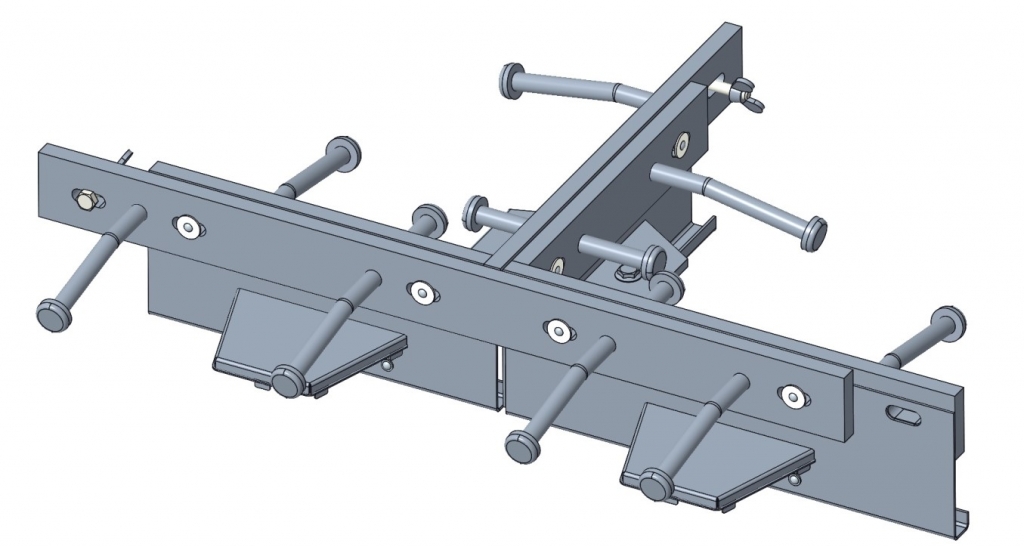

T– коннектор (SG 61-T/h1)
рис. nv.8
X– коннектор (SG 61-X/h1)
рис. nv.9
1 — h—высота профиля.
2 — Также доступны коннекторы для пересечений между профилями SG 61 and SG 62 (запрашивайте детали).
