Dewmark Bridge BR 91
- Downloads
- Technical data
-
-

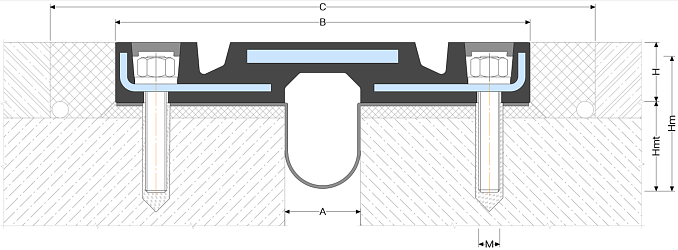

Профиль Деформации, мм А, мм В х H, мм С1, мм Анкершпилька М x Hm2, мм Hmt2, мм Шаг анкеровки Р, мм Длина профиля L, мм Вес профиля, кг BR 91/35 38 (+/-19) 35 260х35 360 12х200 160 275 1100 18 BR 91/50 50 (+/-25) 45 274х45 380 12х200 160 275 1100 26 BR 91/80 80 (+/-40) 60 356х50 450 14х200 160 250 1100 39 BR 91/100 100 (+/-50) 70 390х55 500 16х200 160 250 1100 42 BR 91/160 160 (+/-80) 100 500х85 600 16х200 160 250 1100 98 1 - Рекомендуемый размер переходной зоны
2 - Рекомендуемый размер применяемых анкер-шпилек и их заглубление.

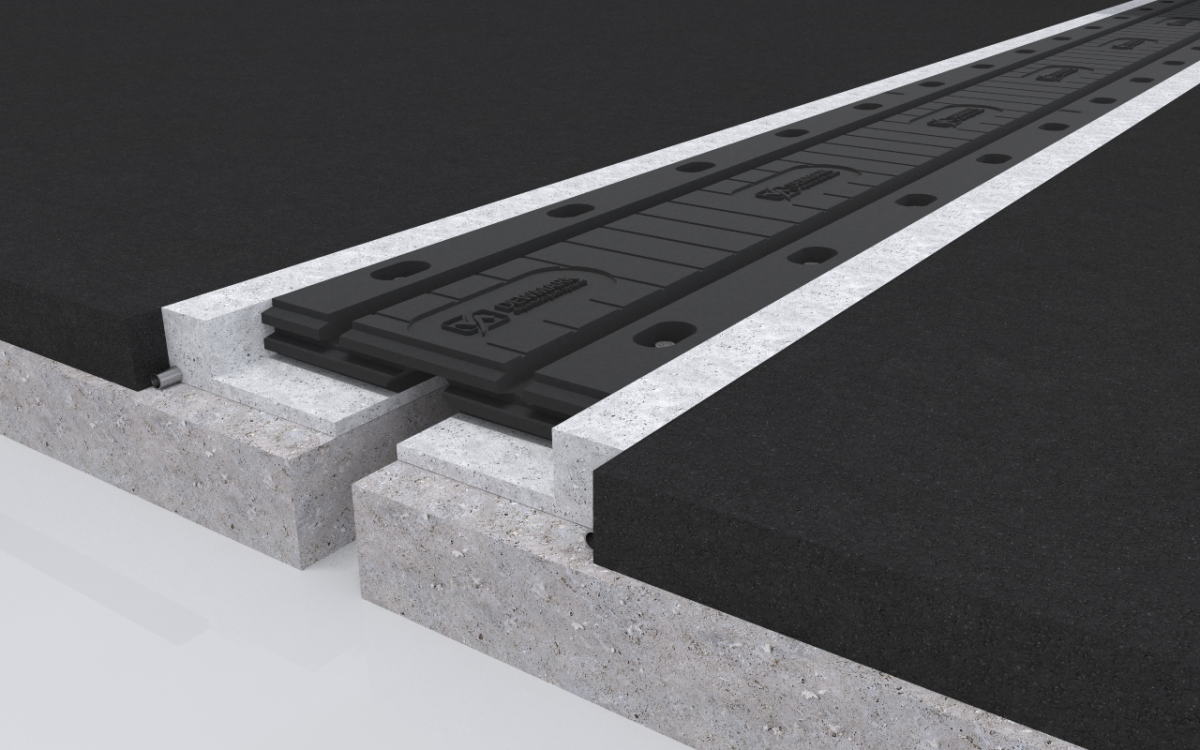

DescriptionElastomeric reinforced profiles for expansion joints in bridges are designed to provide deformations of up to +/-80 mm. Manufactured in accordance with European standards ETAG 032 part 5.
Deformations. Their design is capable of absorbing both horizontal displacement and vertical shear and torsion of bridge spans.
Water resistance. Completely waterproof thanks to the elements made of vulcanized rubber.
Noise protection. Thanks to their design and the materials used, they dampen the vibration impact from vehicle wheels, thereby reducing the noise level that occurs when moving an expansion joint.
Advantages- Smooth traffic flow;
- No shock loads—completely absorbed by the profile;
- Ease and simplicity of installation;
- Long service life;
- Significant reduction in noise and vibration;
- Easy replacement of failed elements.
Properties of materialsIndex Meaning GOST standard EN standard Rubber Tire type CR (chloroprene) TU 2512-046-00152081-2003 ETAG 032 part 5 Shore A hardness, not less 67÷5 GOST 263-75 ISO 48 Tensile tensile strength ≥16 MPa GOST 270-75 ISO 37 Elongation at break by tension ≥450% GOST 270-75 ISO 37 Tear strength ≥10 MPa GOST 262-75 ISO 34-1 Compression shrinkage ≤15% GOST 9.030 method A ISO 815 Ozone resistance Ozone resistant GOST 60811-2-1-2011 ISO 1431-1 Heat resistance, C° -40...+100 С° GOST 7912-74 ISO 812 Abrasion 140 m3/TJ GOST 426-77 ISO 4649 Reinforcing steel Reinforcing corners (thickness 5 mm) St3 (S235J0) GOST 380-2005 EN 10025-2 Reinforcement plate (thickness 8 mm) 09G2S (S355J2) GOST 19281-89 EN 10025-2

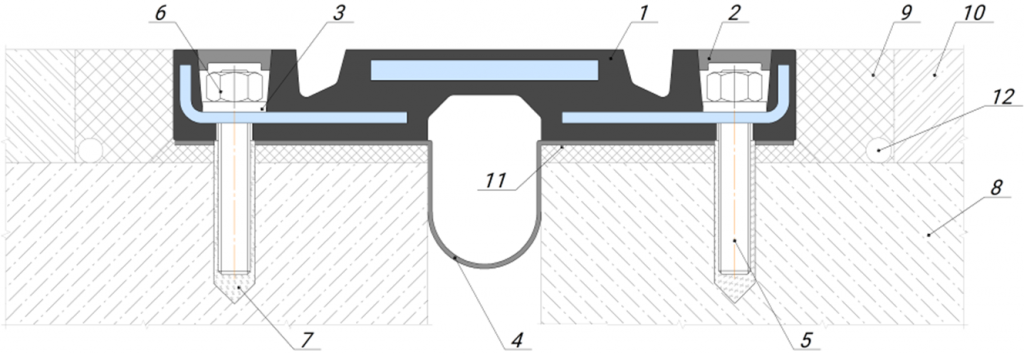

SpecificationNo. Name Note 1 Dewmark Bridge Profile Included in delivery 2 Rubber plug 3 Support washer 4 Hydro tape 5 Hairpin anchor see table 6 Nut DIN 985 see table 7 Chemical anchor Rawlplug R-KER II (or equivalent) 8 Concrete Not lower than M300 9 Transition zone Wabocrete II (or equivalent) 10 Finish coating Asphalt concrete eleven Leveling layer Mapegrout (or equivalent) 12 Drainage channel

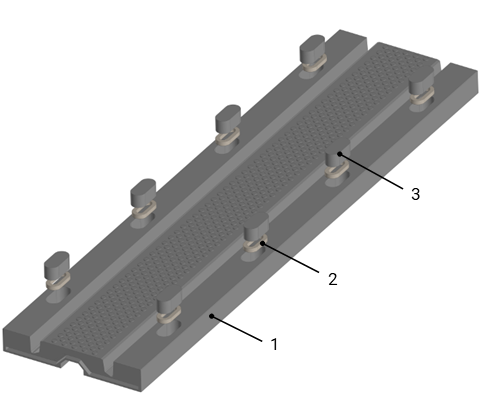

The tongue-and-groove technology allows you to connect two adjacent profiles along the length without additional materials, creating a reliable connection that eliminates leaks.
